Fixation Elements
Befestigungselemente für sichere und flexible Leiterführung

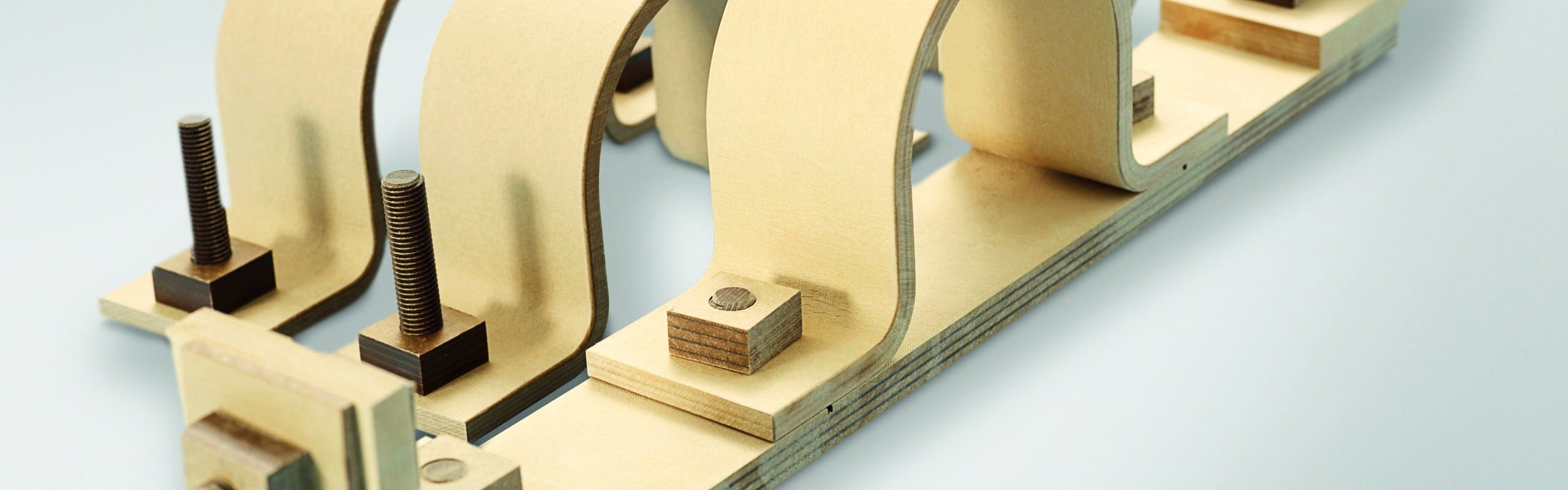

Befestigungselemente spielen eine zentrale Rolle bei der sicheren Leiterführung im aktiven Teil von Leistungs- und Verteiltransformatoren. Eine Vielzahl an Komponenten ermöglicht die passgenaue Umsetzung individueller Anforderungen – für mechanische Zuverlässigkeit und elektrische Leistungsfähigkeit.
Je nach Design wird ein Leiterrahmen mit verschiedenen Befestigungselementen aufgebaut – z. B. Winkelträgern oder gelochten Profilen als Basisstruktur, Papierbändern zum Spannen von Wicklungen, laminierten Klemmen zur Stabilisierung von Ölleitungen oder Ausleitungen, Gewindestangen mit Muttern zur Verbindung von Bauteilen sowie U-Profilen zum Leitungsschutz. Die Elemente sind flexibel einsetzbar und ermöglichen individuelle Konfigurationen mit hoher mechanischer Festigkeit und optimaler Isolieranordnung.
Angle Rails
Filament-reinforced Paper Tapes
Laminated Clamps
Perforated Beams
Threaded Rods and Nuts
U-channels
Fasergestärkte Papierbänder werden zum Fixieren von Leitern und zum Spannen von Wicklungen in Transformatoren, Motoren und Generatoren verwendet. Sie lassen sich leicht imprägnieren und minimieren so das Risiko von Lufteinschlüssen. Die Bänder sind mit glasfaserverstärkt oder mit Kunstfasern (Rayon) erhältlich. Die Variante mit Diamantbeschichtung und Polyesterfasern zieht sich beim Trocknen zusammen und verstärkt so die Wicklungspressung. Alle Bänder sind als Rollenware von 100 m bis 200 m erhältlich.
Laminierte Klemmen werden in Leistungstransformatoren für verschiedene Zwecke eingesetzt, z. B. zur Befestigung von Ölleitungen oder Ausleitungen. Sie werden aus Transformerboard T4 gemäß Kundenspezifikation gefertigt.
Gelochte Träger sind eine ideale Basis für Leiterrahmen in Leistungstransformatoren. Sie werden aus laminiertem Transformerboard T4 gefräst.
Gewindestangen und Muttern aus Transformerboard T4 dienen der Verbindung verschiedener Komponenten. Sie sind ideal für elektrische Felder mit vergleichsweise hoher Belastung.
U-Profile schützen Ausleitungen im Tank. Sie werden gemäss Kundenzeichnung gefertigt.
