Clamping Rings

Mechanische Unterstützung für Wicklungen in Leistungstransformatoren

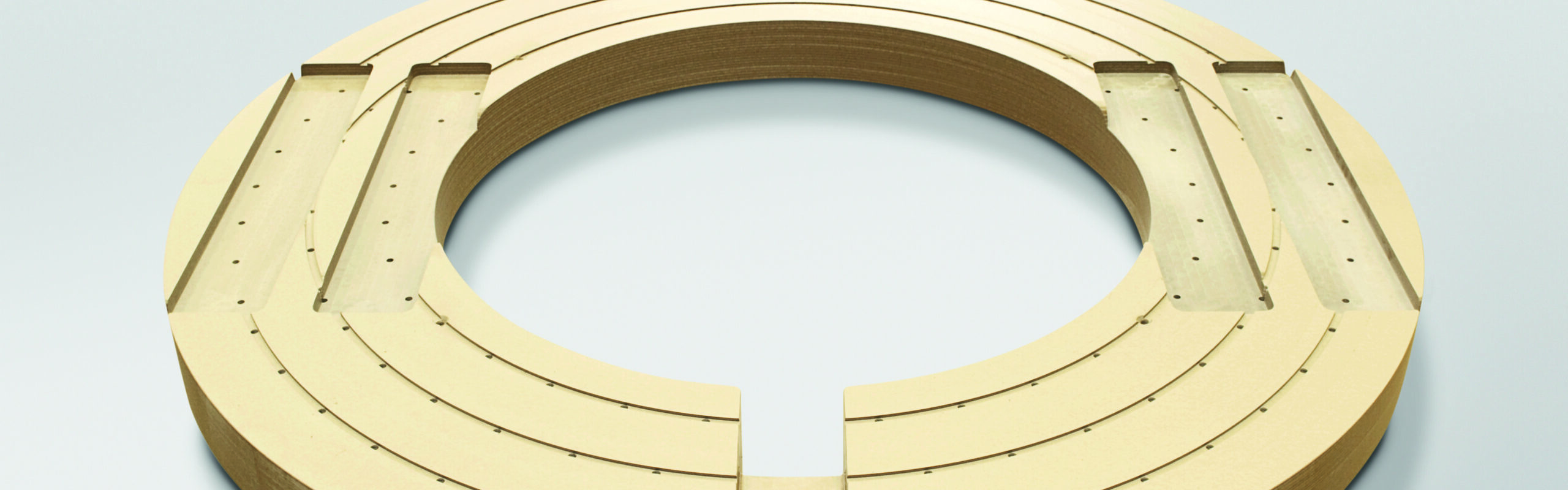

Druckringe sind essenziell für die mechanische Integrität von Leistungstransformatoren. Sie üben den erforderlichen axialen Druck aus, um Wicklungen sicher in ihrer Position zu halten. Typischerweise in Donutform ausgeführt, sind sie so konstruiert, dass sie auch unter Kurzschlussbedingungen ihre strukturelle Festigkeit behalten und langfristige Wicklungsstabilität gewährleisten.

Weidmann fertigt Druckringe aus polyesterharzgebundenem, laminiertem Transformerboard – ein Werkstoff mit gleichbleibenden mechanischen Eigenschaften, hervorragender dielektrischer Leistung und überlegener Formstabilität im Vergleich zu herkömmlichem Holz. Anders als Holz setzt dieses Material beim Trocknen keine Säuren frei, was die Langzeitzuverlässigkeit erhöht. Trocknungsbohrungen mit Ø 10 mm, verbunden durch Schlitze, verbessern zusätzlich die Trocknung und Imprägnierung.

Bei höheren Spannungen, bei denen die elektrische Festigkeit entscheidend ist, bietet laminiertes Transformerboard ein äußerst stabiles und homogenes Isoliermaterial – die bevorzugte Wahl für anspruchsvolle Transformatorendesigns.
